VOC气体传感器的工作原理

VOC,VOC气体,VOC气体传感器 | 2018-09-12

VOC即挥发性有机物,它是一类危险的空气污染物,其毒性和刺激性及致癌性的气味性会影响皮肤和黏膜,对人体产生急性损害。正因如此,人们慢慢意识到检测VOC的重要性。不过,今天不是讲VOC检测,而是介绍一下VOC气体传感器的工作原理。


VOC气体传感器的工作原理如下:

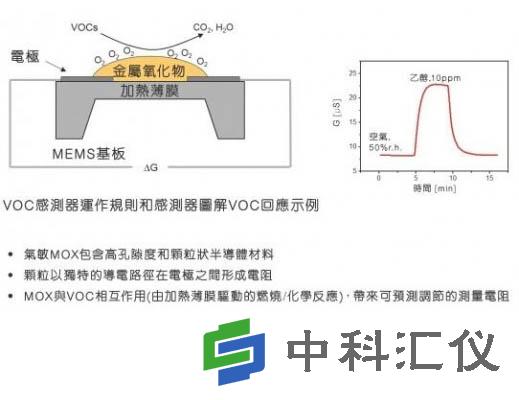

芯片型VOC气体传感器的工作原理

VOC元件本身可检测到多种VOC,并提供对应于VOC浓度变化的相对输出。当配备了板载处理器时,该传感器还能够计算多种VOC的等效相对值。由于这些元件的输出是相对的,因此不需要校准。

另外,还有一类完全输出气体传感器:它们对于安全攸关的应用来说是理想的也是必要的选择,在这些应用中,某些气体浓度过高会对生命或者健康构成直接威胁。这种完全输出元件通常: 相对比较昂贵;只能检测一种气体;需要定期校准以提供准确的输出数据。

在IAQ监测应用中这些因素显然不受欢迎。VOC传感器是对这种重要但有限完全测量源的补充:这种传感器能够检测到多种VOC,因此可以用于检测由一种或者多种VOC化合物引起的室内空气品质变化——而这会影响建筑物内的人。

在IAQ监测中,例如ams CCS811(2.7mm x 4mm x 1.1mm,LGA封装)或iAQ-CORE(接脚布局为15mm x 18mm的整合传感器模组)等宽频谱传感器,并非针对安全攸关应用的某种特殊气体报告其ppm值,而是提供环境中多种VOC浓度的相对变化值,包括但不限于图1所列出的。

在IAQ监测应用中,VOC传感器可以与完全输出CO2传感器一起使用,随时为CO2浓度提供确切的基准。VOC传感器补强了完全CO2的测量,采集有关VOC事件的其它数据,这些数据不一定与居住者(通常是CO2浓度升高的主要原因)直接相关,如图所示。

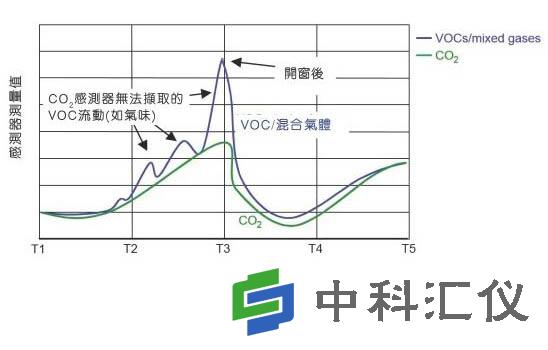

在多人使用会议室数小时后,VOC传感器和CO2传感器同时运作时的测量值比较

图中,在VOC传感器指示空气品质下降期间,CO2传感器完全没有任何动静,这可能是由于在会议休会期间使用清洁化学品,或者来自打印机和复印机等设备的排放造成的。因应VOC传感器的输出(而非CO2传感器的指示),通常会有更好的通风;因此,在此例中,出现VOC事件期间,将会为居住者改善房间中的空气品质。
